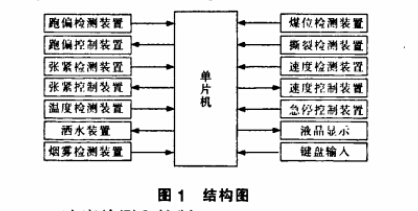

系統通過不同的傳感器來檢測鏈板輸送機的跑偏、張緊力、溫度、煙霧、撕裂、速度的狀況。當出現故障后，單片機根據所采集的信息進行判斷、分析，并發出指令控制和糾正輸送機的運行狀況，并報警和顯示。鍵盤用來輸入所設定的參數，顯示器顯示所測量的參數，并且顯示故障報警的類型。結構圖如圖1所示。
1、速度檢測和控制
電機的轉速由轉速傳感器轉換成矩形脈沖信號，經光電隔離后進入單片機計數器，由計數器值獲得電機的實際轉速，與設定轉速比較，經PID控制器調節后，單片機產生PWM波，從而實現電機的閉環變頻調速。
2、跑偏檢測和控制
當輸送帶跑偏時，檢測裝置發出信號傳輸?shù)娇刂葡到y(tǒng)，控制系統及時啟動糾偏電機，帶動糾偏執行機構工作，從而達到糾偏的目的。
3、張緊力檢測和控制
當張緊力傳感器檢測到輸送帶張緊故障時，把檢測信號傳送給單片機，單片機分析鏈板輸送機的張或者緊的狀況，通過控制鏈板輸送機的滾筒位置來調節輸送帶的松緊。
4、溫度、煙霧檢測和控制
當溫度傳感器和煙霧傳感器檢測到故障時，單片機通過控制電磁閥來降水，以此來降低溫度和煙霧濃度。當傳感器檢測到鏈板輸送機出現故障時，保護裝置先對其進行分析和調整，并且使用相應的報警燈亮，一定時間后檢測到仍然超出初始化設置的值時，保護裝置的速度保護控制輸送帶，使輸送帶軟啟動停止。當按下啟動或者急停按鈕時，保護裝置的速度保護控制輸送帶軟啟動或軟停止。http://m.szjwtl.com/鏈板輸送機技術整理發布。
